產品名稱：礦用隔爆電動配水閘閥|PXW I -500[ 2023-08-23 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、礦用隔爆電動配水閘閥|PXW I -500介紹

    上海湖泉閥門集團有限公司主營煤礦防爆電動閘閥,隔爆型礦用電動閘閥,隔爆型礦用電動蝶閥,礦用電動蝶閥,瓦斯專用蝶閥,礦用瓦斯專用電動蝶閥,礦用電動執行器,配水閘閥系列產品是直角式閘閥，可承受0.1Mpa的壓力。配水閘閥主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于60℃。根據工作方式分為手動（PXW—I型）和電動（PXW-II型）。配水閘閥根據口徑大小有以下型號：PXW-400,PXW-500,PXW-600,PXW-800,PXW-1000,PXW-1200,PXW-1400,PXW-1500；(2)型號意義：如PXW—800—IPXW——配水閘閥800—公稱直徑I—I型（手動）。

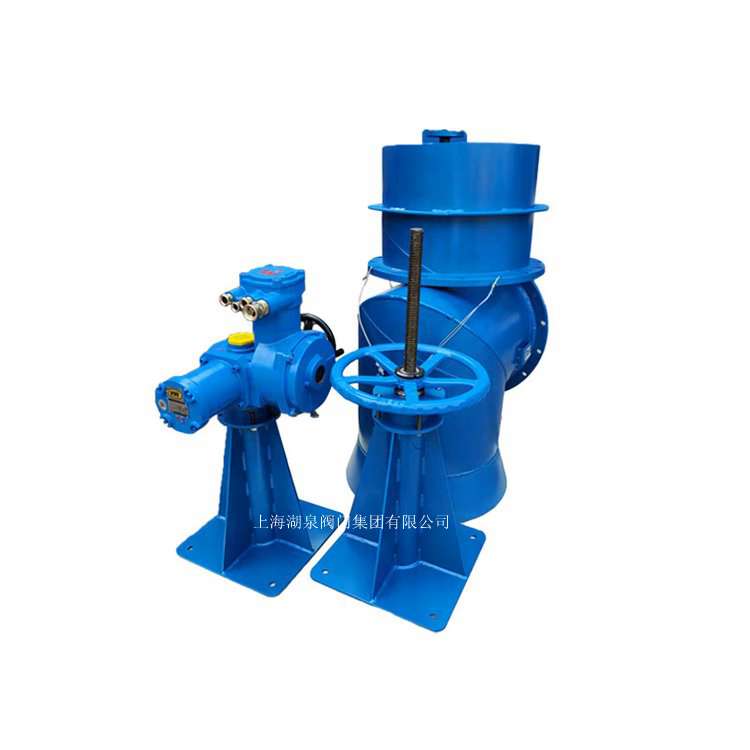

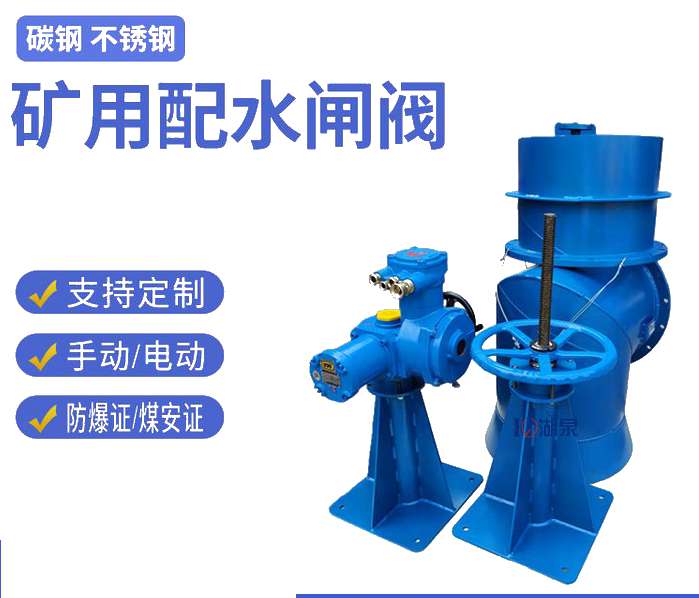

    電動配水閘閥

    二、礦用隔爆電動配水閘閥|PXW I -500特點

    (1)配水閘閥由操縱臺，連接桿、閥桿、閘閥、短管等部件組成。(2)PZ—1型操縱臺由人工操作。手輪與螺母固定在一起，旋轉手輪，帶動絲杠升降。螺母下端裝有滾珠，以減少旋轉時的阻力。PZ—II型用小型電動機作為動力源替代人工操作，可實現遠程控制，方便、快捷。(3)閘閥由閥體和閥辨構成。閥體為焊接件，下部裝有錐形密封環、與閥辨共同構成密封部分。閥辨由焊接件與橡膠墊構成，通過帶有螺栓組件與閥桿連接，以保證閥的密封性能。(4)短管用于埋入配水井壁，為焊接件。(5)連接桿的長度由配水井底板至泵房底板的高度差來確定。本說明書中規定了5米、4.5米、4米、3.5米四個檔次，用戶也可按實際安裝高度確定連接桿的長度。

    與現有技術相比，本實用新型的礦用配水閘閥的有益效果是：

    1、導向機構能夠?qū)﹂y芯的運動進行導向，使閥芯僅僅沿軸向移動，避免閥芯的軸線在移動過程中相對與閥體發生偏移，從而導致閥芯在運動時與閥體碰撞，影響閥芯和閥體的使用壽命；多個導向機構環繞閥芯設置，從而使閥芯在運動時始終與閥體同軸，保持閥芯關閉嚴密，避免出現閥芯脫落、閥芯封膠墊損壞等問題，使用壽命長，大大降低了維修頻率。

    2、套管滑動套設在導向桿上，從而對導向桿進行導向，結構簡單，導向效果好。

    3、導向機構設置在加強筋與閥體之間，不會妨礙閥芯的移動，加強筋還能夠加強閥芯

    的強度，提高了閥芯的使用壽命。

    4、導向機構安裝在安裝環上，安裝環通過安裝鉤安裝在閥體上，拆裝簡單，并且可以在現有的配水閘閥上支架改進，不需要整體更換整個配水閘閥，降低了成本。


    三、礦用隔爆電動配水閘閥|PXW I -500主要性能規范

    型號

    PXWII（I）-400

    PXWII（I）-500

    PXWII（I）-600

    PXWII（I）-800

    PXWII（I）-1000

    PXWII（I）-1200



    公稱通徑

    400

    500

    600

    800

    1000

    1200



    介質和溫度

    水、≦80℃



    公稱壓力（MPa）

    0.1（試驗壓力0.25）



    操作行程

    220

    220

    290

    300

    350

    350



    配套電動裝置型號

    ZB20-24

    ZB20-24

    ZB30-24

    ZB30-24

    ZB45-24

    ZB60-24



    電機功率（Kw）

    0.55

    0.55

    0.75

    0.75

    1.1

    1.5



    額定電流

    （A）

    660V

    1.39

    1.39

    2

    2

    2

    2.6

    380V

    2.2

    2.2

    2.62

    2.62

    4

    4.12
